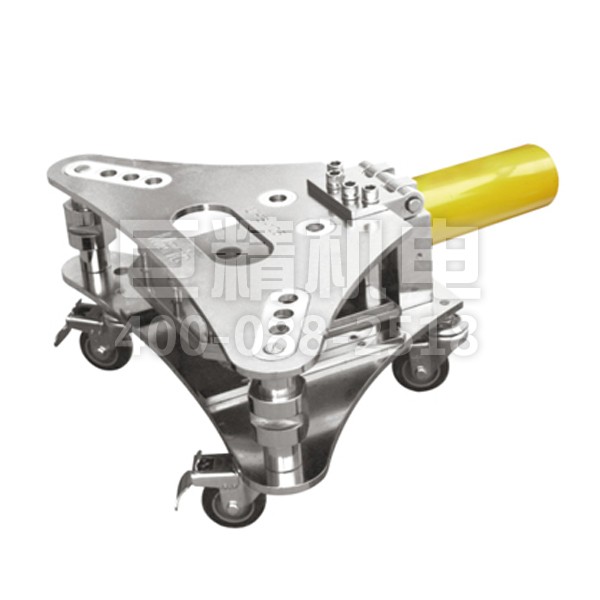

UHB-125M 二合一母线加工机

UHB-125M立平弯机是针对我国电力、通信等行业特点设计研究而成。

该机适用制作大型电控箱之施工场合使用，它的特点是灵活性高，体积小而功能强，生产力及工作效率极高，完成品美观精确，且不会对工作环境造成污染或噪音公害。

技术规格和参数

弯排功能：               铜排.铝排之平弯及立弯

额定工作液压:          700Kg/C㎡

弯排机液压出力:       27TON

平弯能力:                 铜排/铝排125X14/16MM

立弯能力:                 铜排/铝排125X12.5MM

最大弯排角度:          90°

整机外形尺寸:          680X730X300MM

重量:                        58公斤

随机标准配件

1、平弯用活动模块       1件

2、平弯用立柱              1件

3、立弯用模块:

40X4                            1件

50X5                            1件

60X6                            1件

80X8                            1件

80X10                          1件

100X8                          1件

100X10                        1件

120X10                        1件

120X12                        1件

120/125X12.5              1件

4、立弯用立柱                2件

5、内六角搬手

S14                1件

S10                1件

S4                  1件

操作说明

1、为了确保工作顺利及安生作业，在使本机之前，请详细阅读此说明书；

2、检查油管与接头，确保完好并无漏油，将液压泵的油管接头与弯排机的接头按规定对接；

3、检查液压泵储油量是否足够，有必要时添加指定的液压油；

4.、检查电源插头，电源线，控制线及控制器，确保完好无损坏；

5、将电源插头接上适当电压并带有防止漏电及过电流保护的电源；

6、弯排操作程序

A）按弯排形式备妥弯排模具。

B）若是平弯应先将母线排在弯角位置出标志线，在母线排表面涂上或喷上润滑剂，然后把母线排垂直放于平弯模具前，弯角标示线对准平弯模具中线，尽量使母线排置于平弯模上下之间的中心部分，使之不致过高或过低，关好机架，然后再启动液压泵浦；

C）请注意，弯排机上所有角度显示只能作为参考，由于母线排在卸压后回弹现象，而不同材料、不同尺寸的母线排的回弹度又不一样，所以最终的成形角度，应使用量角仪器于成形后量度；

D）如欲立弯，亦应在母线排的角度位置标出标示线，在母线排表面及边缘涂上润滑剂，按要求装好立弯模块滑动及立弯模；

E）将立弯从动模安装在滑动块靠模板上，后将母排表面涂上润滑油，按要求装好立弯用模块，滑动块和立弯模。

F）将立弯从动模安装在滑动块靠模板上，后将平放在滑动底板上，后将母排平放在滑动底板上，将上压板与底板用两件M16六角螺栓压贴紧固，然后根据内六角螺栓（回转半周或者周数只供参考，由于不同制造商所生产的母线排在质量及材料成份或者有差异从而影响成形效果，用户可根据经验适当地增加或者减少回转周数而获得最佳成形效果）

G）关好机架，将两边从动模的平面调成一直线，作为180度参考，将角度计装上从动模轴心中心对正180度位置；

H）启动液压泵浦，观察角度计的度数，请注意，当时的弯排角度是一个参考数字，卸压之后母线排的回弹角度大约有1度---3度不等，视母线排材料，排宽，排厚及当时所处的成形角度；

I）弯排完成后，将液压泵浦卸压，使弯排机的液压缸完全回油，卸下弯好的母线排；

J）当完成的弯排工作时，请不要忘记将液压泵浦卸压从而使弯排机完全回油。

K)当完成了弯排工作时，请不要忘记将液压泵卸压从面使弯排机完全回油。
